首頁>產品展示>離心泵>IS(IR熱水型)臥式離心泵

離心泵 Centrifugal Pump

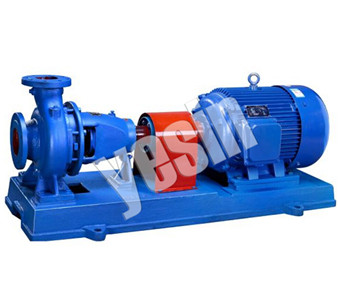

IS(IR熱水型)臥式離心泵

流量范圍：6.3~400m3/h

揚程范圍：5~125m

介質溫度：-20℃＜T＜+120℃

環境溫度：不超過40℃

工作壓力：泵吸入口壓力+泵揚程≤1.6MPa

已獲點擊：

聯系我們

86-021-66100376

產品簡介性能參數 產品展示

產品簡介

Product Introduction

IS、IR、IRY型單級單吸臥式清水離心泵，供吸送清水及物理化學性質類似水不含固體顆粒的液體。它適用于工農業及城市、排水、消防供水等。

IS、IR、IRY型泵系根據國際標準ISO2858所規定的性能和尺寸設計，其技術標準均向國際標準靠攏，達到國際先進水平。它是我國推廣的節能泵類產品之一。

本泵結構簡單，性能可靠，體積小，重量輕，抗汽蝕性能好，電耗低，使用維修方便。

應用領域

Applications Areas

1、高層建筑增壓送水

2、工廠系統輸送

3、水處理系統加壓

4、中央空調冷熱水循環

5、鍋爐系統輸送

6、游泳池輸水

7、工藝流程中增壓循環

產品特點

Product Feautres

1、IS型系根據國際標準ISO2858所規定的性能和尺寸設計的，主要由泵體、泵蓋、葉輪、軸、密封環、軸套及懸架軸承不見等組成。

2、IS型的泵體和泵蓋部分，是從葉輪背面處剖分的，即通常所說的后開門結構形式。其優點是檢修方便，檢修時不動泵體，吸入管路，排出管路和電動機，只需拆下加長聯軸器的中間聯接件，即可退出轉子部分進行檢修。

3、泵的殼體(即泵體和泵蓋)構成泵的工作室。葉輪、軸和滾動軸承等為泵的轉子。懸架軸承部件支撐著泵的轉子部分，滾動軸承受泵的徑向力和軸向力。

4、為了平衡泵的軸向力，大多數泵的葉輪前、后均設有密封環，并在葉輪后蓋板上設有平衡孔，由于有些泵軸向力不大，葉輪背面未設密封環和平衡孔。

5、泵的軸向密封環是由填料壓蓋，填料環和填料等組成，以防止進氣或大量漏水。泵的葉輪如有平衡，則裝有軟填料的空腔與葉輪吸入口相通，如葉輪入口處液體處于真空狀態，則很容易沿著軸套表面進氣，故在填料腔內裝有填料環通過泵蓋上的小孔，將泵室內壓力水引至填料環進行密封。泵的葉輪如沒有平衡孔，由于葉輪背面液體壓力大于大氣壓，因而不存在漏氣問題，故可不裝填料環。

6、為避免軸磨損，在軸通過填料腔的部位裝有軸套保護。軸套與軸之間準有O型密封圈，以防止沿著配合表面進氣或漏水。

7、泵的傳動方式是通過加長彈性聯軸器與電動機聯接的，泵的旋轉方向，從驅動端看，為順時針方向旋轉。

型號意義

Model Significance

例：IS50-32-125A

IS-單級單吸臥式清水離心泵

50-吸入口直徑

32-排出口直徑

125-葉輪名義直徑

A-葉輪一次切割

IS(IR熱水型)臥式離心泵性能參數表
編號	型號	轉 速	流量		揚 程	效率	功率		必需氣濁余量
No	Model	（r/min）	（m³/h）	（L/S)	(m)	(%)	軸功率	電機功率	NPSHr（m）
YS01	IS50-32-125	2900	7.5	2.08	20	60	1.13	2.2	2
			12.5	3.47
			15	4.17
		1450	3.75	1.04	5	54	0.16	0.55	2
			6.3	1.78
			7.5	2.08
YS02	IS50-32-125A	2900	6.72	1.86	16	60	0.81	1.1
			11.2	3.11
			13.4	3.74
		1450	3.36	0.93	4	54	0.04	0.22
			5.6	1.56
			6.7	1.86
YS03	IS50-32-160	2900	7.5	2.08	32	54	2.02	3	2
			12.5	3.47
			15	4.17
		1450	3.75	1.04	8	48	0.29	0.55	2
			6.3	1.74
			7.5	2.08
YS04	IS50-32-160A	2900	7.02	1.95	28			2.2
			11.7	3.25
			14	3.9
		1450	3.51	0.97	7	48	0.23	0.4	2
			5.9	1.64
			7.02	1.95
YS05	IS50-32-160B	2900	6.5	1.81	24	54	1.32	1.5
			10.8	3.01
			13	3.62
		1450	3.25	1.5	6	48	0.18	0.22
			5.4
			6.5
YS06	IS50-32-200	2900	7.5	2.08	50	48	3.45	5.5	2
			12.5	3.47
			15	4.17
		1450	3.75	1.04	12.5	42	0.51	0.75	2
			6.3	1.74
			7.5	2.08
YS07	IS50-32-200A	2900	7.02	1.95	44	48	2.91	4	2
			11.7	3.25
			14	3.9
		1450	3.51	0.97	11	42	0.33	0.55	2
			5.9	1.64
			7.02	1.95
YS08	IS50-32-200B	2900	6.53	1.81	38	48	2.34	3	2
			10.8	3.01
			13.1	3.63
		1450	3.26	0.91	9.5	42	0.42	0.55	2
			5.4	1.5
			6.53	1.81
YS09	IS50-32-250	2900	7.5	2.08	80	38	7.16	11	2
			12.5	3.47
			15	4.17
		1450	3.75	1.04	20	32	1.07	1.5	2
			6.3	1.74
			7.5	2.08
YS10	IS50-32-250A	2900	7.02	1.95	70	38	5.87	7.5	2
			11.7	3.25
			14	3.9
		1450	3.51	0.97	17.5	32	0.88	1.5	2
			5.9	1.64
			6.53	1.81
YS11	IS50-32-250B	2900	65.3	1.81	60	38	4.65	5.5	2
			10.8	3.01
			13.1	3.63
		1450	3.26	0.91	15	32	0.69	1.1	2
			5.4	1.5
			6.53	1.81
YS12	IS65-50-125	2900	15	4.17	20	69	1.97	3	2
			25	6.94
			30	8.33
		1450	7.5	2.08	5	64	0.27	0.55
			12.5	3.4
			15	4.17
YS13	IS65-50-125A	2900	13.4	3.73	16	69	1.42	2.2	2
			22.4	6.22
			26.9	7.46
		1450	6.72	1.86	4	64	0.19	0.22	2
			11.2	3.11
			13.4	3.73
YS14	IS65-50-160	2900	15	4.17	32	65	3.35	5.5	2
			25	6.94
			30	8.33
		1450	7.5	2.08	8	60	0.45	0.75	2
			12.5	3.47
			15	4.17
YS15	IS65-50-160A	2900	14	3.89	28	65	2.73	4	2
			23.4	6.5
			28	6.48
		1450	7	1.94	7	60	0.37	0.55	2
			11.7	3.25
			14	3.89
YS16	IS65-50-160B	2900	13	3.62	24	665	2.19	3	2
			21.7	6.03
			26	7.23
		1450	6.5	1.8	6	60	0.29	0.4	2
			10.8	3.01
			13	3.62
YS17	IS65-40-200	2900	15	4.17	50	60	5.67	7.5	2
			25	6.94
			30	8.33
		1450	7.5	2.08	12.5	55	0.77	1.1	2
			12.5	3.47
			15	4.17
YS18	IS65-40-200A	2900	14	3.89	44	60	4.67	5.5	2
			23.4	6.5
			28	6.48
		1450	7	1.94	11	55	0.63	0.75	2
			11.7	3.25
			14	3.89
YS19	IS65-40-200B	2900	13	3.62	38	60	3.76	4	2
			21.7	6.03
			26	7.23
		1450	6.5	1.8	9.5	55	0.51	0.55	2
			10.8	3.01
			13	3.62
YS20	IS65-40-250	2900	15	4.17	80	50	10.89	15	2
			25	6.94
			30	8.33
		1450	7.5	2.08	20	46	1.48	2.2	2
			12.5	3.47
			15	4.17
YS21	IS65-40-250A	2900	14	3.8	70	53	8.42	11	2
			23.4	6.5
			28	6.48
		1450	7	1.94	17.5	48	1.17	2.2	2
			11.7	3.25
			14	3.89
YS22	IS65-40-250B	2900	13	3.61	60	53	6.7	7.5	2
			21.7	6.03
			26	7.23
		1450	6.5	1.8	15	48	0.9	1.1	2
			10.8	3.01
			13	3.62
YS23	IS65-40-315	2900	15	4.17	125	40	21.3	30	2.5
			25	6.94
			30	8.33
		1450	7.5	2.08	32	37	2.94	4	2.5
			12.5	3.47
			15	4.17
YS24	IS65-40-315A	2900	14.3	3.98	114	40	18.6	22	2.5
			23.9	6.64
			28.7	7.96
		1450	7.17	1.99	28.5	37	2.57	4	2.5
			11.9	3.32
			14.3	3.98
YS25	IS65-40-315B	2900	13.6	3.78	103	40	15.9	18.5	2.5
			22.7	6.3
			27.2	7.56
		1450	6.8	1.89	25.8	37	2.2	3	2.5
			11.3	3.15
			13.6	3.78
YS26	IS65-40-315C	2900	12.5	3.57	92	40	11.5	15	2.5
			21.4	5.94
			52.7	7.14
		1450	6.43	1.78	23	37	1.85	2.2	2.5
			10.7	2.97
			12.8	3.57
YS27	IS80-65-125	2900	30	8.33	20	75	3.6	5.5	3
			50	13.9
			60	16.7
		1450	15	4.17	5	71	0.48	0.75	2.5
			25	6.94
			30	8.33
YS28	IS80-65-125A	2900	27.3	7.57	16	75	2.72	4	3
			44.7	12.4
			54.5	15.2
		1450	13.6	3.79	4	71	0.36	0.55	205
			22.4	6.22
			27.3	7.57
YS29	IS80-65-160	2900	30	8.33	32	73	5.97	7.5	2.5
			50	13.9
			60	16.7
		1450	15	4.17	8	69	0.79	1.5	2.5
			25	6.94
			30	8.33
YS30	IS80-65-160A	2900	28	7.78	28	73	4.87	5.5	2.5
			46.8	13
			56	15.6
		1450	14	3.9	7	69	0.64	0.75	2.5
			23.4	6.5
			28	7.78
YS31	IS80-65-160B	2900	26	7.21	24	73	3.36	4	2.5
			43.3	12
			52	14.5
		1450	13	3.6	6	69	0.51	0.55	2.5
			21.7	6.03
			26	7.21
YS32	IS80-50-200	2900	30	8.33	50	69	9.87	15	2.5
			50	13.9
			60	16.7
		1450	15	4.17	125	65	1.31	2.2	2.5
			25	6.94
			30	8.33
YS33	IS80-50-200A	2900	28.1	7.82	44	69	8.15	11	2.5
			46.8	13
			56.3	15.7
		1450	14.1	3.91	11	65	1.08	1.5	2.5
			23.4	6.5
			28.1	7.82
YS34	IS80-50-200B	2900	26.1	7.62	38	69	6.53	7.5	2.5
			43.3	12
			52.3	14.6
		1450	13.1	3.63	9.5	65	0.87	1.1	2.5
			21.7	6.03
			26.1	7.26
YS35	IS80-50-250	2900	30	8.33	80	63	17.3	22	2.5
			50	13.9
			60	16.7
		1450	15	4.17	20	60	2.27	3	2.5
			25	6.94
			30	8.33
YS36	IS80-50-250A	2900	28.1	7.82	70	63	14.2	18.5	2.5
			46.8	13
			56.3	15.7
		1450	14.1	3.91	17.5	60	1.86	3	2.5
			23.4	6.5
			23.1	7.82
YS37	IS80-50-250B	2900	26.1	7.26	60	63	11.2	15	2.5
			43.3	12
			52.3	14.6
		1450	13.1	3.63	15	60	1.47	2.2	2.5
			21.7	6.03
			26.1	7.26
YS38	IS80-50-315	2900	30	8.33	125	54	31.5	37	2.5
			50	13.9
			60	16.7
		1450	15	4.17	32	52	4.19	5.5	2.5
			25	6.94
			30	8.33
YS39	IS80-50-315A	2900	28.7	7.96	114	54	26.3	30	2.5
			47.7	13.3
			57.3	15.9
		1450	14.3	3.98	28.5	52	3.66	5.5	2.5
			23.8	6.62
			28.7	7.96
YS40	IS80-50-315B	2900	27.2	7.56	103	54	23.6	30	2.5
			45.4	12.6
			54.5	15.2
		1450	13.6	3.79	25.5	52	3.14	5.5	2.5
			22.7	6.3
			27.2	7.56
YS41	IS80-50-315C	2900	25.7	7.14	92	54	17	22	2.5
			42.9	11.9
			51.4	14.3
		1450	12.9	3.57	23		2.63	4	2.5
			21.4	5.94
			25.7	7.14
YS42	IS100-80-125	2900	60	16.7	20	78	7	11	4.5
			100	27.8
			120	33.3
		1450	30	8.33	5	75	0.91	1.5	2.5
			50	13.9
			60	16.7
YS43	IS100-80-125A	2900	53.7	15	16	78	5.03	7.5	4.5
			89.4	24.8
			107	29.8
		1450	26.9	7.46	4	75	0.65	0.75	2.5
			44.7	12.4
			53.7	15
YS44	IS100-80-160	2900	60	16.7	32	78	11.2	15	4
			100	27.8
			120	33.3
		1450	30	8.33	8	75	1.45	2.2	2.5
			50	13.9
			60	16.7
YS45	IS100-80-160A	2900	56.1	15.6	28	78	9.16	11	4
			93.5	26
			112	31.1
		1450	28	7.79	7	75	1.19	1.5	2.5
			46.8	13
			56.1	15.6
YS46	IS100-80-160B	2900	50	13.9	22.3	78	6.95	7.5	4
			83.5	23.2
			100	28
		1450	25	6.96	5.6	75	0.85	1.1	2.5
			41.8	11.6
			50	13.9
YS47	IS100-65-200	2900	60	16.7	50	76	17.9	22	3.6
			100	27.8
			120	33.3
		1450	30	8.33	12.5	73	2.33	4	2
			50	13.9
			60	16.7
YS48	IS100-65-200A	2900	56.1	15.6	44	76	14.2	18.5
			93.5	26
			112	31.1
		1450	28	7.79	11	73	1.93	3
			46.8	13
			56.1	15.6
YS49	IS100-65-200B	2900	52.3	14.6	38		9.94	15
			86.6	24.1
			10.5	29
		1450	26.2	7.26	9.5		1.54	2.2
			43.3	12
			52.3	14.6
YS50	IS100-65-250	2900	60	16.7	80	72	30.3	37	3.8
			100	27.8
			120	33.3
		1450	30	8.33	20	68	4	5.5	2
			50	13.9
			60	16.7
YS51	IS100-65-250A	2900	56.1	15.6	70	72	24.8	30	3.8
			93.5	26
			112	31.1
		1450	28	7.79	17.5	68	3.27	4	2
			46.8	13
			56.1	15.6
YS52	IS100-65-250B	2900	52.3	14.6	60	72	19.7	22	3.8
			86.6	24.1
			105	29
		1450	26.2	7.26	15	68	2.6	3	2
			43.3	12
			52.3	14.6
YS53	IS100-65-315	2900	60	16.7	125	66	51.6	75	3.6
			100	27.8
			120	33.3
		1450	30	8.33	32	63	6.92	11	2
			50	13.9
			60	16.7
YS54	IS100-65-315A	2900	57.3	16	114	66	45	55	3.6
			95.5	26.5
			114	31.8
		1450	27.8	7.96	28.5	63	6.03	7.5	2
			47.7	13.3
			57.3	16
YS55	IS100-65-315B	2900	54.5	15.2	103	66	38.6	45	3.6
			90.8	25.2
			109	30.2
		1450	27.2	7.56	25.8	63	5.18	7.5	2
			45.4	12.6
			54.5	15.2
YS56	IS100-65-315C	2900	51.4	14.3	92	66	32.5	37	3.6
			85.8	23.8
			103	28.6
		1450	25.7	7.14	23	63	4.36	5.5	2
			42.9	11.9
			51.4	14.3
YS57	IS125-100-200	2900	120	33.3	50	81	33.6	45	4.5
			200	55.6
			240	66.7
		1450	60	16.7	12.5	76	4.48	7.5	2.5
			100	27.8
			120	33.3
YS58	IS125-100-200A	2900	113	31.2	44	81	27.7	37	4.5
			187	52
			225	62.5
		1450	56.3	15.7	11	76	3.69	5.5	2.5
			93.5	26
			113	31.2
YS59	IS125-100-200B	2900	105	29.1	38	81	22.3	30	4.5
			173	48.1
			209	58.2
		1450	52.4	14.6	9.5	76	2.98	4	2.2
			86.5	24.1
			105	29.1
YS60	IS125-100-250	2900	120	33.3	80	78	55.9	75	4.2
			200	55.6
			240	66.7
		1450	60	16.7	20	76	7.17	11	2.5
			100	27.8
			120	33.3
YS61	IS125-100-250A	2900	113	31.2	70	78	45.7	55
			187	52
			225	62.5
		1450	56.3	15.7	17.5	76	5.87	7.5
			93.5	26
			113	31.2
YS62	IS125-100-250B	2900	105	29.1	60	78	36.4	45
			173	48.1
			209	58.2
		1450	52.4	14.6	15	76	4.67	5.5
			86.5	24.1
			105	29.1
YS63	IS125-100-315	2900	120	33.3	125	75	90.8	110	4.5
			200	55.6
			240	66.7
		1450	60	16.7	32	73	11.9	15	2.2
			100	27.8
			120	33.3
YS64	IS125-100-315A	2900	115	31.8	114	75	78.9	90
			191	53.1
			229	63.6
		1450	57.3	15.9	28.5	73	10.3	15
			95.5	26.5
			15	31.8
YS65	IS125-100-315B	2900	109	30.2	103	75	68.1	75
			182	50.6
			218	60.6
		1450	54.5	15.2	25.8	73	8.92	11
			90.8	25.2
			109	30.2
YS66	IS125-100-315C	2900	103	28.6	92	75	57.4	75
			172	47.7
			206	57.2
		1450	51.4	14.3	23	73	7.5	11
			85.8	23.8
			103	28.6
YS67	IS125-100-400	1450	60	16.7	50	65	21	30	2.5
			100	27.8
			120	33.3
YS68	IS125-100-400A	1450	56.3	15.7	44	65	17.3	22	2.5
			93.5	26
			113	31.2
YS69	IS125-100-400B	1450	52.4	14.6	38	65	13.9	18.5	2.5
			86.5	24
			150	29.1
YS70	IS150-125-250	1450	120	33.3	20	81	13.5	18.5	3
			200	55.6
			240	66.7
YS71	IS150-125-250A	1450	113	31.2	17.5	80	11.1	15	3
			187	52
			225	62.5
YS72	IS150-125-250B	1450	105	29.1	15	81	8.75	11	3
			173	48.1
			209	58.2
YS73	IS150-125-315	1450	120	33.3	32	79	21.08	30	2.5
			200	55.6
			240	66.7
YS74	IS150-125-315A	1450	113	31.2	28	80	17.8	22	2.5
			187	52
			225	62.5
YS75	IS150-125-315B	1450	105	29.1	24	80	14.2	18.5	2.5
			173	48.1
			209	58.2
YS76	IS150-125-400	1450	120	33.3	50	75	36.3	45	2.8
			200	55.6
			240	66.7
YS77	IS150-125-400A	1450	113	31.2	44	75	29.9	37	2.8
			187	52
			225	62.5
YS78	IS150-125-400B	1450	105	29.1	38	75	24.1	30	2.8
			173	48.1
			209	58.2
YS79	IS200-150-250	1450	240	66.7	20	82	26.6	37	4.2
			400	111.1
			460	128
YS80	IS200-150-250A	1450	225	62.5	17.5	82	21.8	30	4.2
			374	104
			431	120
YS81	IS200-150-250B	1450	208	57.7	15	82	17.2	22	4.2
			346	96.2
			398	111
YS82	IS200-150-315	1450	240	66.7	322	82	42.5	55	3.5
			400	111
			460	128
YS83	IS200-150-315A	1450	225	62.5	28	82	35.4	45	3.5
			374	104
			431	120
YS84	IS200-150-315B	1450	208	57.7	24	82	27.9	37
			346	96.2
			398	111
YS85	IS200-150-400	1450	240	66.7	50	81	67.2	90	3.8
			400	111
			460	128
YS86	IS200-150-400A	1450	225	62.5	44	81	55.5	75	3.8
			374	104
			431	120
YS87	IS200-150-400B	1450	208	57.7	38	81	44.6	55
			346	96.2
			398	111

上一產品：ISW型單級單吸臥式離心泵

下一產品：ZX型自吸清水離心泵

相關產品
