離心泵 Centrifugal Pump

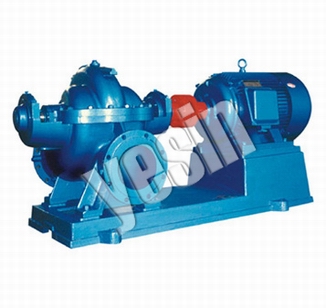

S型單級雙吸清水離心泵

流量范圍：112~6500m3/h

揚程范圍：8~140m

介質溫度：-20℃＜T＜120℃

環境溫度：不超過40℃

已獲點擊：

聯系我們

86-021-66100376

產品簡介性能參數 產品展示

產品簡介

Product Introduction

S型泵是單級雙吸臥式中開離心泵的吸入口與吐出口均在水泵軸心線下方水平方向與軸線成垂直位置、泵殼中開，檢修時無需拆卸進水排出管路及電動機(或其他原動機)從聯軸器向泵的方向看去，水泵均為逆時針方向旋轉如根據用戶特殊訂貨需要電可改為順時針旋轉。

本型泵的主要另件有：泵體、泵蓋、葉輪、軸、雙吸密封環、軸套、軸承等。除軸的材料為優質碳素鋼外，其馀多為銹鐵制成。

泵體與泵蓋構成葉輪的工作室，在進出水法蘭上制有安裝真空表和壓力表的管螺孔，進出水法蘭的下部制有放水的管螺孔。

葉輪經過靜平衡校驗，用軸套和兩側的軸套螺母固定，其軸向位置可以通過軸套螺母進行調整，葉輪的軸向力利用其葉片的對稱布置達到平衡，可能還有些剩馀軸向力則同軸端的軸承承受。

泵軸由兩個單列向心球軸承支承，軸承裝在泵體兩端的軸承體內，用黃油潤滑，雙吸密封環用以減少水泵壓水室的水漏回吸水室。

水泵通過聯軸器由電動機直接傳動。軸封為軟填料密封，為了冷卻潤滑密封腔和防止空氣漏入泵內，在填料之間有水封環，水泵工作時小量高壓水通過水封管流人填料腔起水封作用。

應用領域

Applications Areas

供輸送清水及物理化學性質類似于水的液體。液體溫度不得超過80℃，適合工廠、礦山、城市、電站的給排水，農田排澇灌溉和各種水利工程。

產品特點

Product Feautres

1、本型泵的吸入口與吐出口均在水泵軸心線的下方，與軸線垂成水平方向．檢修時無需拆卸進出口水管及電機．從轉動方向看去，水泵為順時針方向旋轉(根據用戶需要亦可改為逆時針方向旋轉)。

2、泵主要零件有：泵體，泵蓋，葉輪，軸，雙吸密封環，軸套等。

3、泵體與泵蓋構成葉輪的工作室，在進出水法蘭上，制有安裝真空表和壓力表的管螺孔。進出水法蘭的下部，制有放水的管螺孔。

4、經過靜平衡校驗的葉輪，用軸套的兩邊的軸套螺母固定在軸上，其軸向位置可通過軸套螺母進行調整。

5、泵軸由兩個單列向心球軸承支承。軸承裝在軸承體內，安裝在泵體兩端，用黃油潤滑。

6、雙吸密封環用以減少水泵壓力室的水漏回吸水室。

7、泵通過彈性聯軸器由電動機直接傳動。必要時亦可用內燃機傳動。

8、軸封為軟填料密封(根據用戶需要可采用機械密封結構)。

型號意義

Model Significance

例：150S-50

150-泵吸入口直徑

S-單級雙吸清水離心泵

50-揚程

S型單級雙吸清水離心泵性能參數表
編號	型號	流量	揚程	效率	功率		轉 速	必需氣濁余量
No	Model	（m³/h）	(m)	（%）	軸功率	電機功率	（r/min）	NPSHr（m）
YS01	150S-50	130	52	73	25.2	37	2950	3.9
		160	50	80.4	27.3
		220	40	77	31.1
YS02	150S-50A	112	44	72	18.6	30
		144	40	75.5	20
		180	35	70	24.5
YS03	150S-50B	108	38	65	17.2	22
		133	36	72.5	18
		160	32	72	19.4
YS04	150S-78	126	82	70	40	55		3.7
		160	78	75.5	45
		198	70	72	52
YS05	150S-78A	112	67	68	30.1	45
		144	62	72.6	33.4
		180	55	70	38.5
YS06	200S-42	216	48	81	34.8	45		6
		280	42	84.2	38.1
		324	35	81	40.2
YS07	200S-42A	198	43	76	30.5	37
		270	36	80	33.1
		310	31	76	34.4
YS08	200S-63	216	69	74	54.8	75		5.8
		280	63	82.7	58.3
		351	53	76	66.7
YS09	200S-63A	180	54	70	37.8	55
		270	46	75	45.1
		324	37	70	46.6
YS10	250S-14	360	16	80	19.6	30	1450	3.8
		485	14	85.8	21.5
		576	11	78	22.1
YS11	250S-14A	320	13	78	14.5	18.5
		432	11	82.7	15.2
		504	8	70	15.7
YS12	250S-24	360	27	80	33.1	45		3.5
		485	24	85.8	36.9
		576	19	82	36.4
YS13	250S-24A	324	22	80	25.6	37
		414	20	83.3	27.2
		482	17	80	27.9
YS14	250S-39	360	42	76	54.2	75		3.2
		485	39	83.6	61.5
		612	32	79	67.5
YS15	250S-39A	324	35	74	41.7	55
		468	30	79	48.4
		576	25	77	50.9
YS16	300S-12	612	14	80	29.2	37		5.5
		790	12	84.8	30.4
		900	10	74	33.1
YS17	300S-12A	522	11	72	21.7	30
		684	10	78.4	23.9
		792	8	76	22.7
YS18	300S-19	612	22	80	45.9	55	1450	5.2
		790	19	86.8	47.1
		935	16	85	47.9
YS19	300S-19A	504	20	71	38.7	45
		720	16	80	39.2
		829	13	75	39.1
YS20	300S-32	612	36	80	75	90		4.6
		790	32	86.8	79
		900	28	80	86
YS21	300S-32A	551	31	80	58.1	75
		720	26	84	60.7
		810	24	78	67.9
YS22	200S-95	183	103	62	83.1	132	2950	5.3
		280	95	79.2	91.4
		324	87	75	102.4
YS23	200S-95A	180	92	67	67.3	110
		270	85	75	83.3
		324	78	73	94.3
YS24	200S-95B	180	82	62	64.8	90
		260	75	72	73.8
		306	68	70	80.9
YS25	250S-65	360	71	75	92.8	132	1450	3.1
		485	65	78.6	109.2
		612	58	74	130.6
YS26	250S-65A	342	61	74	77	90
		420	58	77.7	88.5
		540	50	75	98
YS27	300S-58	576	63	75	131.8	200		4.4
		790	58	84.2	147.9
		972	50	80	165.5
YS28	300S-58A	529	53	76	100.5	160
		720	49	82.5	118
		893	42	78	130.9
YS29	300S-58B	504	46	73	87	132
		684	43	80	100
		835	37	78	108
YS30	300S-90	590	93	74	202	315		4.2
		790	90	79.6	243
		936	82	75	279
YS31	300S-90A	576	86	71	190	280
		756	78	74.2	216.4
		918	70	71	247
YS32	300S-90B	540	72	70	151	220
		720	67	73	180
		900	57	70	200
YS33	350S-16	972	20	83	63.8	75		7.1
		1260	16	85.4	64.4
		1440	13	74	68.9
YS34	350S-16A	864	16	74	51	55
		1044	13	78.3	47
		1260	10	70	49
YS35	350S-26	972	30	80	99	132		6.7
		1260	26	87.5	102
		1440	22	82	105
YS36	350S-26A	864	26	80	76.5	90
		1116	21	83.4	76.9
		1296	16	73	77.4
YS37	350S-44	927	50	81	163.4	220		6.3
		1260	44	87.5	172.5
		1476	37	79	188.3
YS38	350S-44A	864	41	80	121	160
		1116	36	84.5	129.5
		1332	30	80	136
YS39	350S-75	972	80	78.5	271	355		5.8
		1260	75	85.2	303
		1440	65	80	319
YS40	350S-75A	900	70	78	220	280
		1170	65	84.2	244.4
		1332	56	79	257
YS41	350S-75B	828	59	75	177.4	220
		1080	55	82.4	196.3
		1224	47	77	203.5
YS42	350S-125	850	140	70	463	710		5.4
		1260	125	80.5	533
		1660	100	72	628
YS43	350S-125A	803	125	70	391	630
		1181	112	78.2	461
		1570	90	70	550
YS44	350S-125B	745	108	70	313	500
		1098	96	77	373
		1458	77	72	425
YS45	400S-40	900	42	80	129	185	970	5.1
		1080	40	85	140
		1260	37	84	150
YS46	400S-40A	815	35	81	95.8	160
		1007	33	84.5	107
		1084	31	84	109
YS47	400S-40B	725	28	82	67.4	110
		870	26	84	73.3
		967	24.7	83	78.4
YS48	400S-90	1350	96	78	458.2	560	1450	6.2
		1620	90	84	473
		1800	85	82	508
YS49	400S-90A	1215	78	79	327	450
		1460	73	84	345
		1621	69	82	371.3
YS50	400S-90B	1084	62	82	223	315
		1300	58	84	245
		1445	55	82	264
YS51	500S-13	1620	15	79	83.8	110	970	5.7
		2020	13	83.4	85.7
		2340	10	80	79.7
YS52	500S-22	1620	24	77	137.5	185		5.2
		2020	22	84.2	143.6
		2340	19	85	142.4
YS53	500S-22A	1400	20	74	103	132
		1746	17	80.3	100.6
		2020	14	75	102.6
YS54	500S-35	1620	40	85	207.6	280		4.8
		2020	35	88.2	218.2
		2340	28	85	209.9
YS55	500S-35A	1400	31	82	144	220
		1746	27	85.2	150.6
		2020	21	84	138
YS56	500S-59	1620	67	79	374	450		4.5
		2020	59	83.6	388.2
		2340	47	80	374
YS57	500S-59A	1500	57	74	315	400
		1872	49	75.6	332.3
		2170	39	72	320
YS58	500S-59B	1400	46	73	240	315
		1746	40	74	255.8
		2020	32	71	248
YS59	500S-98	1620	114	78	664.8	800		4.1
		2020	98	79.5	678.1
		2340	79	74	680.3
YS60	500S-98A	1500	96	77	509	630
		1872	83	78.5	539
		2170	67	73	542
YS61	500S-98B	1400	86	76	431.4	560
		1746	74	78.7	450.1
		2020	59	75	432.8
YS62	600S-22	2520	25	82	209.2	250		7
		3170	22	88	215.8
		3600	18	82	215.2
YS63	600S-22A	2160	21	81	152.5	185
		2860	18	87	161.1
		3240	16	84	168.1
YS64	600S-32	2160	36	76	278.6	355
		3170	32	89	310.4
		3600	27	85	311.4
YS65	600S-32A	1800	30	72	204	280
		2850	26	88	229
		3240	23	86	236
YS66	600S-47	2160	56	80	412	560		6.5
		3170	47	89	456
		3600	40	86	456
YS67	600S-47A	1980	46	78	318	450
		2920	40	88	361
		3240	37	86	380
YS68	600S-75	2160	84	87	568	900		6
		3170	75	88	736
		3600	67	80	821
YS69	600S-75A	1980	74	82	486.6	710
		2950	65	87	600.2
		3240	60	80	661.8
YS70	600S-75B	1800	60	80	367.6	560
		2710	55	85	477.5
		3060	51	80	531.3
YS71	600S-100	2160	110	78	829.6	1250
		3170	100	85	1015.6
		3600	92	84	1073.8
YS72	600S-100A	1980	100	78	697.3	1120
		3000	90	84	875.4
		3240	85	82	914.6
YS73	600S-100B	1800	90	75	588.2	900
		2830	80	82	751.9
		3060	75	80	781.3
YS74	800S-22	4320	25	82	358.7	450	730	7
		5500	22	89	370.2
		6480	19	86	389.9
		3000	16	80	163.4	250	585	5
		4400	14	88	190.6
		5040	12	85	193.8
YS75	800S-22A	3960	19	83	246.9	315	730	7
		4830	17	88	254.1
		5500	15	86	261.2
		2800	13	80	123.9	185	585	5
		3870	11	87	133.3
		4500	9	84	131.3
YS76	800S-32	4320	35	82	502.2	630	730	7
		5500	32	89	538.5
		6480	29	87	588.2
		3000	23	80	234.9	315	585	4.5
		4400	20	88	272.3
		5200	18	85	299.9
YS77	800S-32A	3500	30	81	353	450	730	7
		4950	26	88	389
		6000	23	86	437
		2700	19	80	174.6	250	585	4.5
		3960	17	87	210.7
		4680	14	84	212.4
YS78	800S-47	4320	51	81	740.7	1000	730	6.5
		5500	47	90	782.2
		6480	42	88	842.2
		3000	35	80	357.4	450	585	4.2
		4400	30	89	403.9
		5200	26	86	428.1
YS79	800S-47A	3500	45	81	530	710	730	6.5
		5070	40	89	621
		6000	36	86	684
		2800	30	80	285.9	355	585	4.2
		4060	25	88	314.1
		4800	22	86	334.4
YS80	800S-76	4000	80	79	1103.1	1600	730	6
		5500	76	88	1293.6
		6500	71	87	1444.6
		3000	54	80	551.5	800	585	4.2
		4400	49	87	674.9
		5500	43	85	757.7
YS81	800S-76A	3500	70	79	845	1250	730	6
		5080	65	87	1034
		6000	62	84	1206
		2800	48	79	463	630	585	4.2
		4070	42	86	541
		5000	37	83	607
YS82	800S-76B	3000	60	78	628.6	1000	730	6
		4680	55	85	824.7
		5500	51	83	920.3
		2500	40	76	358.3	500	585	4.2
		3750	35	84	425.5
		4500	30	80	459.6
