產品簡介

Product Introduction

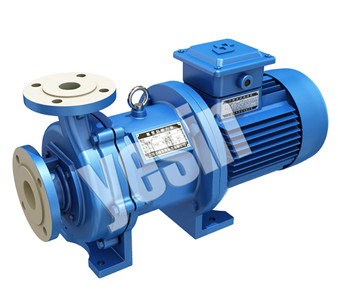

    CQB-F型氟塑料磁力泵，是本單位開發的新產品，并引進國外先進技術，采用聚偏二氟乙烯制造，該材料是耐腐蝕材料，用該材料生產的磁力泵使用范圍廣，耐腐蝕性能強，機械強度高，不老化等優點?？捎糜诨ぁ⒅扑?、電鍍、石油、環保、稀土分離、冶煉、汽車制造中的酸洗等領域。

    CQB-F型氟塑料磁力泵設計獨特，無須機械軸封，不滲漏，液體過流部件選用氟塑料，陶瓷、氟橡膠等材料，泵體外殼用金屬材料固定，故泵體足以承托管道的重量，使用保養及為方便。

應用領域

Applications Areas

    本產品適用于：石油化工、制酸制堿、有色金屬冶煉、汽車制造的酸洗工藝、稀土分離、農藥、染料、醫藥、造紙、電鍍、無線電等行業。

產品特點

Product Feautres

    磁力泵（磁力驅動泵）主要由泵頭、磁力傳動器（磁缸）、電動機、連接底板等幾部分零件組成。磁力泵磁力傳動器由外磁轉子、內磁轉子及不導磁的隔離套組成當電動機帶動外磁轉子旋轉時，磁場能穿透空氣隙和非磁性物質，帶動與葉輪相連的內磁轉子作同步旋轉，實現動力的無接觸同步傳遞，將容易泄露的動密封結構轉化為零泄漏的靜密封結構。由于泵軸、內磁轉子被泵體、隔離套完全封閉，從而徹底解決了“跑、冒、滴、漏”問題。

    取消了軸封。利用磁力偶合間接驅動。完全去除滴漏的煩惱。絕不污染使用場地。由于泵的過流部分選用“氟塑料合金”制造?？蛇B續輸送任意濃度的酸、堿、強氧化劑等腐蝕介質而毫不受損。

    驅動裝置采用主動磁鐵聯軸器直接裝在電機軸上。泵室完全封閉。通過磁力偶合間接驅動泵軸上帶磁鐵的葉輪旋轉結構緊湊、節能。

    雖然 接觸液體部分是氟塑料，但泵外殼是金屬材料，故泵體足以承受管道的重量及抵受機械性沖擊。

1、防止顆粒進入

（1）不允許有鐵磁雜質、顆粒進入磁力傳動器和軸承摩擦副。

（2）輸送易結晶或沉淀的介質后要及時沖洗(停泵后向泵腔內灌注清水，運轉1min后排放干凈)，以保障滑動軸承的使用壽命

（3）輸送含有固體顆粒的介質時，應在泵流管入口處過濾。

2、防止退磁

（1）磁力矩不可設計得過小。

（2）應在規定溫度條件下運行，嚴禁介質溫度超標?？稍诖帕Ρ酶綦x套外表面裝設鉑電阻溫度傳感器檢測環隙區域的溫升，以便溫度超限時報警或停機。

3、防止干摩擦

（1）嚴禁空轉。

（2）嚴禁介質抽空。

（3）在出口閥關閉的情況下，泵連續運轉時間不得超過2min，以防磁力傳動器過熱而失效。

4、不可用在有壓力的系統中

型號意義

Model Significance

例：CQB50-32-160F

CQB-磁力驅動離心泵

50-吸入口直徑

32-排出口直徑

160-葉輪名義直徑

F-氟塑料
