首頁>產品展示>多級泵>LG型立式多級分段式離心泵

多級泵 Stage Pump

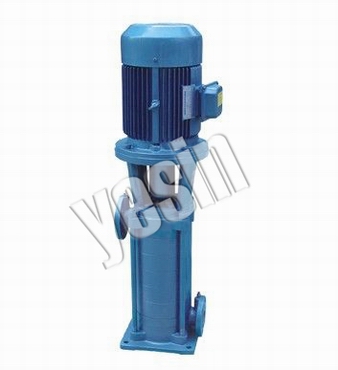

LG型立式多級分段式離心泵

流量范圍：3~72m³/h

揚程范圍：20~160m

介質溫度：-15℃＜T＜105℃

環境溫度：不超過40℃

已獲點擊：

聯系我們

86-021-66100376

產品簡介性能參數 產品展示

產品簡介

Product Introduction

根據高層建筑恒壓供水及消防行業的實際需要開發的新一代給水產品。該泵采用國內水力模型,經過本廠技術人員的精心設計,因此該泵效率高、性能穩定、噪音低、使用壽命長、外型美觀、占地面積少、維修方便、重量輕等優點。

LG型多級離心泵由電機和泵聯結而成,泵軸與電機軸用夾殼式聯軸器聯結,確保泵與電機同軸使泵運行平穩、噪音低等現象。電機為Y型三相異步電機,方便用戶更換,整體為剛性連接,使用時無需校正。軸封采用機械密封,泵為便拆式結構方便更換機械密封。LG多級離心泵旋轉方向從電機端向下看為順時針方向轉動

應用領域

Applications Areas

1、使用的介質應類似水，運動粘度<150mm2/s,且無堅硬顆粒，無腐蝕性質；

2、LG便拆式高層建筑給水多級離心泵使用的環境海拔高度<1000米，超過時應在訂貨進提出，以便本廠為您提供更為可靠的產品；

3、介質使用溫度-15℃～120℃;

4、系統工作壓力≤2.5MPa;

5、周圍環境溫度應低于40℃,相對濕度低于95%。

產品特點

Product Feautres

1、LG多級離心泵結構緊湊、體積小、外形美觀,其結構決定安裝占地面積小,如加上防護罩可置于戶外使用。

2、葉輪直接安裝在電機軸上,從而保證泵的同心度,因而增強了泵的運行穩定性和延長泵的使用壽命。

3、軸封采用機械密封或機械密封的組合,采用優質的質合金密封環,增強了密封的耐磨性能有效地延長壽命。

4、安裝檢修方便,無需拆動管路系統。泵進口和出口為相同口徑,簡化了管路的連接。

5、可根據流量和揚程的需要采用泵的串、并聯運行方式。

6、可根據需要,吸入口和吐出口可安裝成0°、90°、180°、270°幾個不同方向以滿足不同的連接場合。

7、泵揚程可根據需要增減水泵級數并結合切割葉輪外徑予以滿足,而不改變安裝占地面積

型號意義

Model Significance

例：25LG3-10*2

25-泵進出口直徑

LG-立式多級分段式離心泵

3-泵設計流量（m3/h）

10-泵設計揚程

2-級數

LG型立式多級離心泵性能參數表
編號	型號	流量	揚程	轉 速	功率(kW)		效率	汽蝕余量	葉輪外徑
No	Model	(m3/h)	(m)	(r/min)	軸功率	電機功率	(%)	(m)	(mm)
G04001	25LG3-10×2	2.4	20.8	2900	0.36	0.75	38	2	98
		3	20		0.39		42
		4.7	15.4		0.45		44
G04002	25LG3-10×3	2.4	31.2		0.54	1.1	38
		3	30		0.58		42
		4.7	23.1		0.67		44
G04003	25LG3-10×4	2.4	41.6		0.72	1.5	38
		3	40		0.78		42
		4.7	30.8		0.9		44
G04004	25LG3-10×5	2.4	52		0.89	1.5	38
		3	50		0.97		42
		4.7	38.5		1.12		44
G04005	25LG3-10×6	2.4	62.4		1.07	2.2	38
		3	60		1.17		42
		4.7	46.2		1.34		44
G04006	25LG3-10×7	2.4	72.8		1.25	2.2	38
		3	70		1.36		42
		4.7	53.9		1.57		44
G04007	25LG3-10×8	2.4	83.2		1.43	2.2	38
		3	80		1.56		42
		4.7	61.6		1.97		44
G04008	25LG3-10×9	2.4	93.5		1.61	2.2	38
		3	90		1.75		42
		4.7	69.3		2.02		44
G04009	25LG3-10×10	2.4	104		1.79	3	38
		3	100		1.95		42
		4.7	77		2.24		44
G04010	25LG3-10×11	2.4	114.4		1.97	3	38
		3	110		2.14		42
		4.7	84.7		2.46		44
G04011	25LG3-10×12	2.4	124.8		2.15	4	38
		3	120		2.34		42
		4.7	92.4		2.69		44
G04012	25LG3-10×13	2.4	135.2		2.33	4	38
		3	130		2.53		42
		4.7	100.1		2.91		44
G04013	25LG3-10×14	2.4	145.6		2.5	4	38
		3	140		2.72		42
		4.7	107.8		3.14		44
G04014	25LG3-10×15	2.4	156		2.68	4	38
		3	150		2.92		42
		4.7	115.5		3.36		44
G04015	25LG3-10×16	2.4	166.4		2.86	4	38
		3	160		3.1		42
		4.7	123.2		3.58		44
G04016	32LG6.5-15×2	4.5	32.6	2900	0.85	1.5	47	2.4	116
		6.5	30		1		53
		9.5	23		1.19		50
G04017	32LG6.5-15×3	4.5	48.9		1.28	2.2	47
		6.5	45		1.5		53
		9.5	34.5		1.79		50
G04018	32LG6.5-15×4	4.5	65.5		1.7	3	47
		6.5	60		2		53
		9.5	46		2.38		50
G04019	32LG6.5-15×5	4.5	81.5		2.13	4	47
		6.5	75		2.5		53
		9.5	57.5		2.98		50
G04020	32LG6.5-15×6	4.5	97.8		2.55	4	47
		6.5	90		3		53
		9.5	69		3.57		50
G04021	32LG6.5-15×7	4.5	114.1		2.98	5.5	47
		6.5	105		3.5		53
		9.5	80.5		4.17		50
G04022	32LG6.5-15×8	4.5	130.4		3.4	5.5	47
		6.5	120		4		53
		9.5	92		4.76		50
G04023	32LG6.5-15×9	4.5	146.7		3.83	5.5	47
		6.5	135		4.5		53
		9.5	103.5		5.36		50
G04024	32LG6.5-15×10	4.5	163		4.28	7.5	47
		6.5	150		5		53
		9.5	115		5.95		50
G04025	40LG12-15×2	9	32	2900	1.43	2.2	55	2.9	120
		12	30		1.67		60
		18	24		1.87		63
G04026	40LG12-15×3	9	48		2.14	3	55
		12	45		2.45		60
		18	36		2.8		63
G04027	40LG12-15×4	9	64		2.85	4	55
		12	60		3.27		60
		18	48		3.73		63
G04028	40LG12-15×5	9	80		3.57	5.5	55
		12	75		4.08		60
		18	60		4.67		63
G04029	40LG12-15×6	9	96		4.28	5.5	55
		12	90		4.9		60
		18	72		5.6		63
G04030	40LG12-15×7	9	112		4.99	7.5	55
		12	105		5.72		60
		18	84		6.54		63
G04031	40LG12-15×8	9	128		5.7	7.5	55
		12	120		6.54		60
		18	96		7.47		63
G04032	40LG12-15×9	9	144		6.42	11	55
		12	135		7.35		60
		18	108		8.4		63
G04033	40LG12-15×10	9	160		7.13	11	55
		12	150		8.17		60
		18	120		9.34		63
G04034	50LG24-20×2	18	44	2950	3.22	5.5	67	3	131
		24	40		3.79		69
		30	33		4.21		64
G04035	50LG24-20×3	18	66		4.83	7.5	67
		24	60		5.68		69
		30	49.5		6.32		64
G04036	50LG24-20×4	18	88		6.44	11	67
		24	80		7.58		69
		30	66		8.43		64
G04037	50LG24-20×5	18	110		8.05	11	67
		24	100		9.47		69
		30	82.5		10.53		64
G04038	50LG24-20×6	18	132		9.66	15	67
		24	120		11.37		69
		30	99		12.64		64
G04039	50LG24-20×7	18	154		11.27	15	67
		24	140		13.26		69
		30	115.5		14.74		64
G04040	50LG24-20×8	18	176		12.88	18.5	67
		24	160		15.6		69
		30	132		16.85		64
G04041	65LG36-20×2	27	45.5	2950	4.78	7.5	70	3.5	136
		36	40		5.41		72.5
		43.2	34		5.97		67
G04042	65LG36-20×3	27	68.25		7.17	11	70
		36	60		8.11		72.5
		43.2	51		8.96		67
G04043	65LG36-20×4	27	91		9.56	15	70
		36	80		10.82		72.5
		43.2	68		11.94		67
G04044	65LG36-20×5	27	113.75		11.95	18.5	70
		36	100		13.52		72.5
		43.2	85		14.93		67
G04045	65LG36-20×6	27	136.5		14.34	22	70
		36	120		16.23		72.5
		43.2	102		17.91		67
G04046	65LG36-20×7	27	159.25		16.73	22	70
		36	140		18.93		72.5
		43.2	119		20.9		67
G04047	65LG36-20×8	27	182		19.12	30	70
		36	160		21.64		72.5
		43.2	136		23.88		67
G04048	80LG50-20×2	40	43.6	2950	6.78	11	70	3.8	135
		50	40		7.26		75
		68.4	31.7		8.44		70
G04049	80LG50-20×3	40	65.4		10.18	15	70
		50	60		10.89		75
		68.4	47.5		12.65		70
G04050	80LG50-20×4	40	87.2		13.57	18.5	70
		50	80		14.52		75
		68.4	63.4		16.87		70
G04051	80LG50-20×5	40	109		16.96	22	70
		50	100		18.16		75
		68.4	79.25		21.09		70
G04052	80LG50-20×6	40	130.8		20.35	30	70
		50	120		21.79		75
		68.4	95.1		25.31		70
G04053	80LG50-20×7	40	152.6		23.75	30	70
		50	140		25.42		75
		68.4	111.95		29.8		70
G04054	80LG50-20×8	40	174.5		27.14	37	70
		50	160		29.05		75
		68.4	128.8		34.27		70
G04055	100LG72-20×2	54	49.4	2950	10.3	11	70.6	3.5	138
		72	40		10.9		73.3
		90	37.6		11.4		68
G04056	100LG72-20×3	54	74		15.4	18.5	70.6
		72	60		16.37		73.3
		90	47		17.08		68
G04057	100LG72-20×4	54	99		20.6	22	70.6
		72	80		21.8		73.3
		90	63		22.8		68
G04058	100LG72-20×5	54	124		25.7	30	70.6
		72	100		27.3		73.3
		90	79		28.5		68
G04059	100LG72-20×6	54	148		30.8	37	70.6
		72	120		32.7		73.3
		90	95		34.2		68
G04060	100LG72-20×7	54	173		36	45	70.6
		72	140		39		73.3
		90	110		40.7		68
G04061	100LG72-20×8	54	198		41.2	45	70.6
		72	160		43.7		73.3
		90	126		45.6		68

上一產品：DL型立式多級離心泵

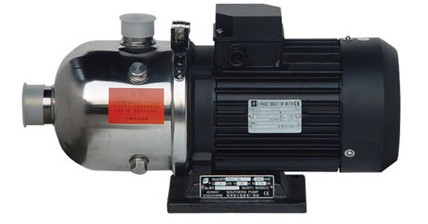

下一產品：CHL，CHLK，CHLF（T）系列輕型臥式多級泵
