首頁>產品展示>多級泵>TSWA型臥式多級離心泵

多級泵 Stage Pump

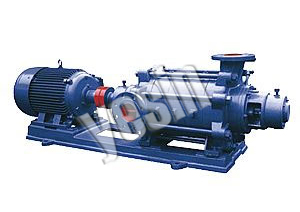

TSWA型臥式多級離心泵

流量范圍：15~190m3/h

揚程范圍：16~290m

介質溫度：-15℃≤T≤80℃

環境溫度：T≤40℃

已獲點擊：

聯系我們

86-021-66100376

產品簡介性能參數 產品展示

產品簡介

Product Introduction

本型泵為臥式、單級、多級、節段式結構、結構緊湊、合理，采用優質水力模型，效率高，能耗少，采用低轉速電機、良好的葉輪平衡及水力平衡軸向力使機組具有噪音低、震動小、運行平穩的特點，軸封為填料密封，結構簡單價格便宜，且維修方便快捷，如需減震降噪，可采用加裝隔震墊或隔振器的安裝方式。

應用領域

Applications Areas

1.高層建筑給排數

2.工廠、礦山給排水

3.工藝循環增壓

4.建筑物消防用水

5.遠距離輸送

6.其它場合清潔液體的輸送

型號意義

Model Significance

100TSWA×6

100—進出口口徑

TSWA—臥式多級離心泵

6—泵級數

TSWA型臥式多級離心泵性能參數表
型號	級數	流量	揚程	轉速	功率	效率
Model	級數	(m3/h)	(m)	(r/min)	(KW)	(%)
50TSWA	2	15	20	1450	2.2	64
		18	18.4			66
		22	16.8			65
	3	15	30		3	64
		18	27.6			66
		22	25.2			65
	4	15	40		4	64
		18	36.8			66
		22	33.6			65
	5	15	50		5.5	64
		18	46			66
		22	42			65
	6	15	60		5.5	64
		18	55.2			66
		22	50			65
	7	15	70		7.5	64
		18	64.4			66
		22	58.8			65
	8	15	80		7.5	64
		18	73.6			66
		22	67.2			65
	9	15	90		7.5	64
		18	82.8			66
		22	75.6			65
	10	15	100		11	64
		18	92			66
		22	84			65
	11	15	110		11	64
		18	101.2			66
		22	92.4			65
	12	15	120		11	64
		18	110.4			66
		22	100.8			65
75TSWA	2	30	25	1450	5.5	68
		36	23			70
		42	20			68
	3	30	37.5		7.5	68
		36	34.5			70
		42	30			68
	4	30	50		11	68
		36	46			70
		42	40			68
	5	30	62.5		11	68
		36	57.5			70
		42	50			68
	6	30	75		15	68
		36	69			70
		42	60			68
	7	30	87.5		15	68
		36	80.5			70
		42	70			68
	8	30	100		18.5	68
		36	92			70
		42	80			68
	9	30	112.5		18.5	68
		36	103.5			70
		42	90			68
	10	30	125		22	68
		36	115			70
		42	100			68
	11	30	137.5		22	68
		36	126.5			70
		42	110			68
100TSWA	2	62	32.4	1450	11	71.5
		68	31.2			73
		80	28			71
	3	62	48.6		15	71.5
		68	46.8			73
		80	42			71
	4	62	64.8		22	71.5
		68	62.4			73
		80	56			71
	5	62	81		30	71.5
		68	78			73
		80	70			71
	6	62	97.2		30	71.5
		68	93.6			73
		80	84			71
	7	62	113.4		37	71.5
		68	109.2			73
		80	98			71
	8	62	129.6		45	71.5
		68	124.8			73
		80	112			71
	9	62	145.8		45	71.5
		68	140.4			73
		80	126			71
	10	62	162		55	71.5
		68	156			73
		80	140			71
125TSWA	2	72	46	1450	22	70
		90	43.2			74
		108	40			75.5
	3	72	69		30	70
		90	64.8			74
		108	60			75.5
	4	72	92		45	70
		90	86.4			74
		108	80			75.5
	5	72	115		55	70
		90	108			74
		108	100			75.5
	6	72	138		75	70
		90	129.6			74
		108	120			75.5
	7	72	161		75	70
		90	151.2			74
		108	140			75.5
	8	72	184		90	70
		90	172.8			74
		108	160			75.5
	9	72	207		90	70
		90	194.4			74
		108	180			75.5
	10	72	230		90	70
		90	216			74
		108	200			75.5
150TSWA	2	119	65	1450	45	72.6
		155	60			77
		191	54.9			78.8
	3	119	97.5		75	72.6
		155	90			77
		191	82.4			78.8
	4	119	130		90	72.6
		155	120			77
		191	109			78.8
	5	119	162		110	72.6
		155	150			77
		191	137			78.8
	6	119	195		132	72.6
		155	180			77
		191	164			78.8
	7	119	227		132	72.6
		155	210			77
		191	192			78.8
	8	119	260		160	72.6
		155	240			77
		191	219			78.8
	9	119	292		200	72.6
		155	270			77
		191	247			78.8
